راهنمای نصب گیت های ضدسرقت فروشگاهی

راهنمای نصب برد GREEN

محتویات داخل جعبه

1 – سرسیم

2 – آداپتور 24 ولت

3 – سیم اتصال برق بین دو آنتن

4 – پیچ و رول پلاک ( 4 عدد )

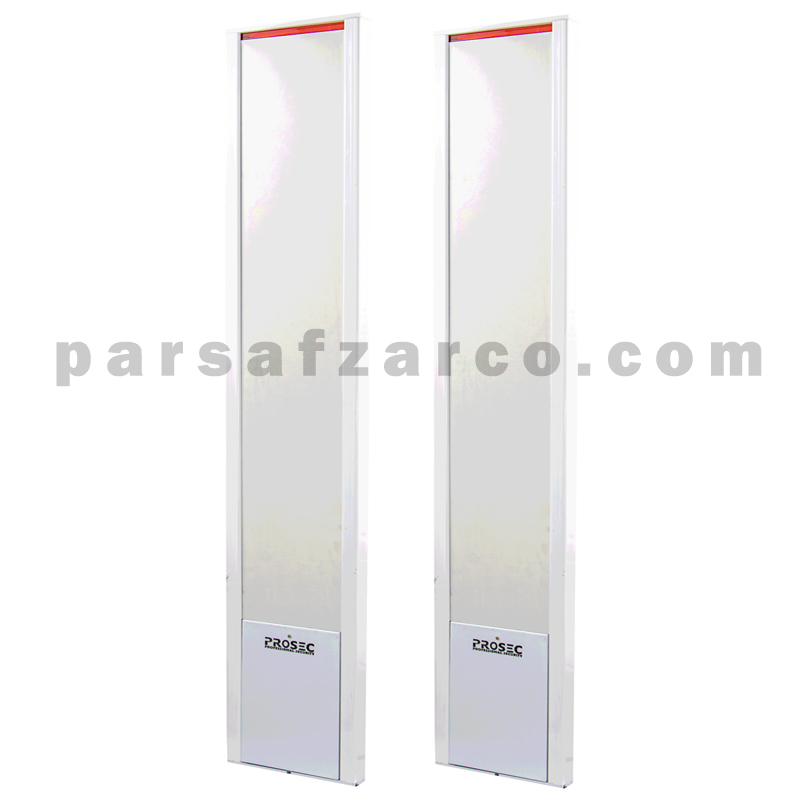

5 – دو عدد آنتن

6 – داکت آلومینیومی

برد فرستنده

1 – سرسیم موجود در کارتن دستگاه را به این سوکت متصل نمایید . توجه شود که سیم قرمز سمت چپ (+) قرار گیرد ، سپس آداپتور را به سرسیم وصل کنید و بعد به برق متصل نمایید .

2 – سیم طوسی را ار داخل کارتن برداشته و به یکی از این دو سوکت (PW-OUT) متصل نمایید .

3 – این جای آمپر ، فرکانس اسکن دستگاه را نشان می دهد به این صورت که روی هرکدام که باشد برد گیرنده نیز باید روی همان عدد تنظیم شود . تنظیمات حالت پیش فرض صحیح است و معمولا نیاز به تغییر وجود ندارد .

توجه : تنظیمات مولتی ترن های W1 ، W2 و W3 در حالت پیش فرض نیاز به تغییر ندارد ، و در شرایط خاص به هیچ عنوان نباید این تنظیمات توسط افراد غیر حرفه ای انجام گردد .

برد گیرنده

1 – سیم طوسی داخل کارتن از یک سمت به برد فرستنده و از سمت دیگر به این سوکت متصل می شود .

2 – چراغهای نشان دهنده میزان حساسیت ( پس از اتصال برق اگر بیش از یک چراغ روشن باشد ، باید حساسیت دستگاه کمتر شود ) .

3 – برای کم کردن حساسیت پیچ را خلاف جهت عقربه های ساعت بچرخانید .
